一、项目综述
【项目简介】该项目位于江西省赣州市于都县贡江新区，银坑路以东，宽田路以北，梓山路以南。总建筑面积6.2万㎡。该院将建有门诊楼、医技楼、住院楼、月子楼等，建成后将成为一所集医疗、预防保健、教学、科研、急救于一体的现代化三级专科医院。
【项目管综概况】
1.项目范畴较大，涉及医疗系统配置复杂，重力排水管布设难度大。
2.各专业管道繁多相互交错：电缆桥架、空调供水、空调回水、空调冷凝水、喷淋水、消火栓、污水管、废水管、雨水管、通气立管、送风排风管等12个专业相互交错，碰撞翻弯多各专业管道标高难以确定。
3.管道密集，排布不合理：管道管径大（如风管尺寸），净高不满足要求，部分区域管道需穿梁。

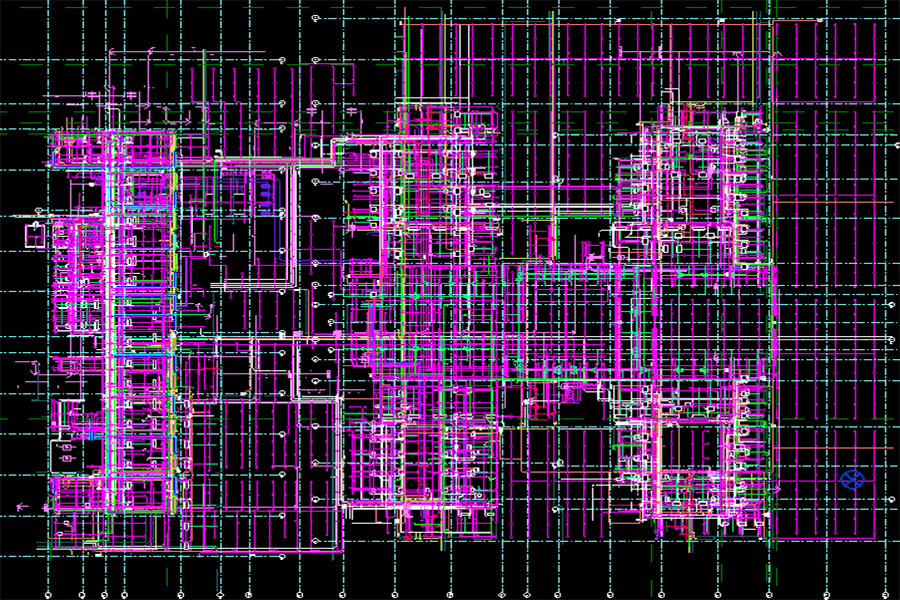

【各专业管道综合布置图】
二、项目BIM技术应用
【模型绘制】
阶段一：于都妇幼保健院建筑信息模型绘制阶段——导入CAD建筑图，在Revit中将建筑模型绘出，作为风水电安装工作的基础。

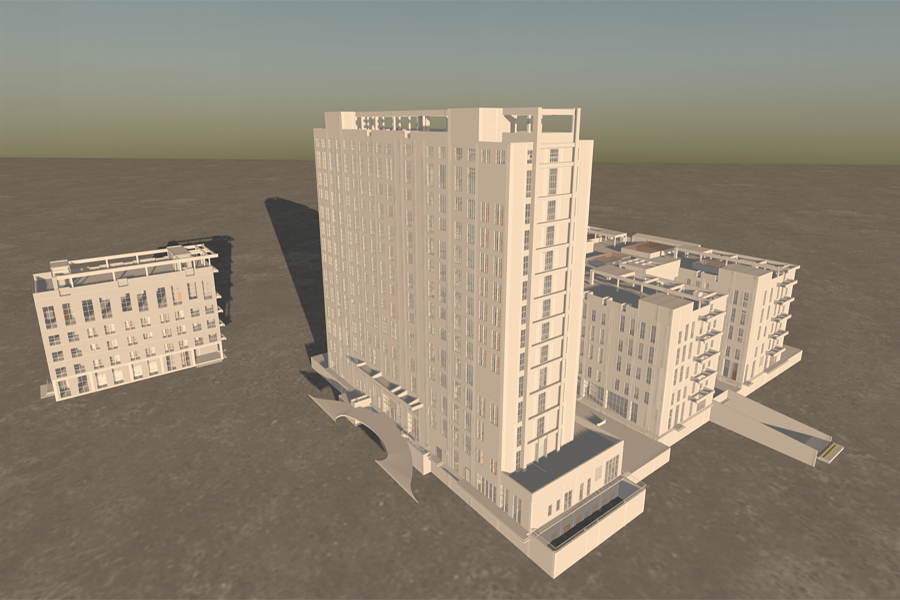

【建筑三维模型展示图】
阶段二：妇幼保健院风水电三大专业信息模型绘制阶段——导入风水电CAD图纸，在Revit中将风水电模型绘出。并将建筑模型、风水电安装模型合模。

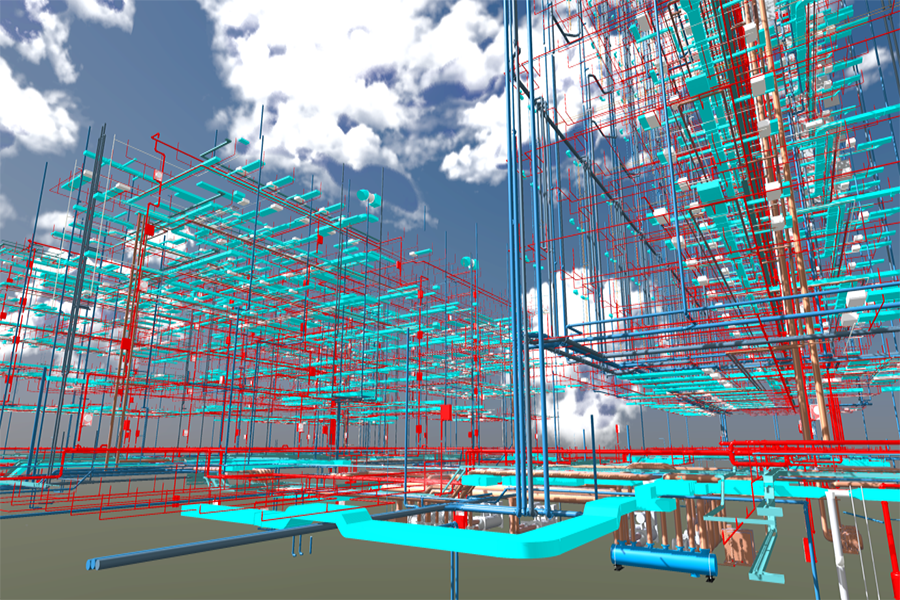

【风水电模型展示图】

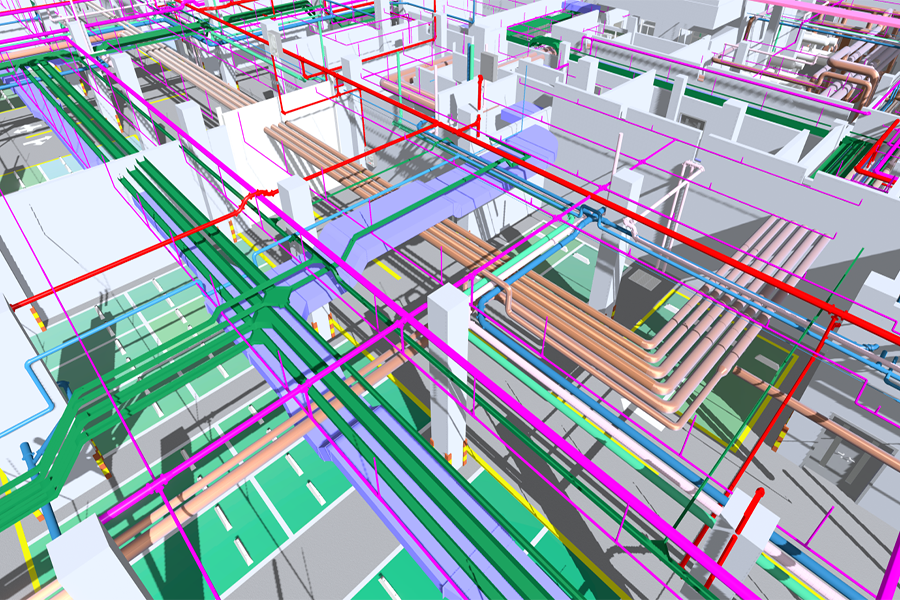

【建筑及风水电合模三维模型展示图】
【管综优化】
1.完成建筑及风水电合模后，进行各专业之间碰撞检查及分析，优化管综解决施工现场实际管布及碰撞问题。
2.利用信息模型三维模拟优势对各专业管道标高位置进行优化，发现多个碰撞点并予以优化，确定各个管道标高位置，大大降低施工过程因各专业之间碰撞而导致的返工。
3.节约材料，节约成本。减少各种签证和设计变更的文件，减少管理成本。

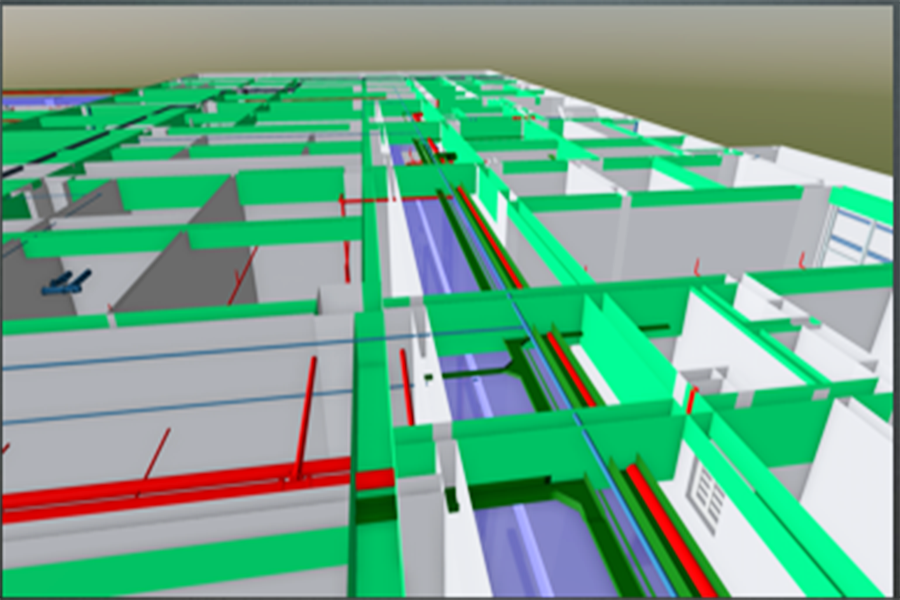

【管线优化前】

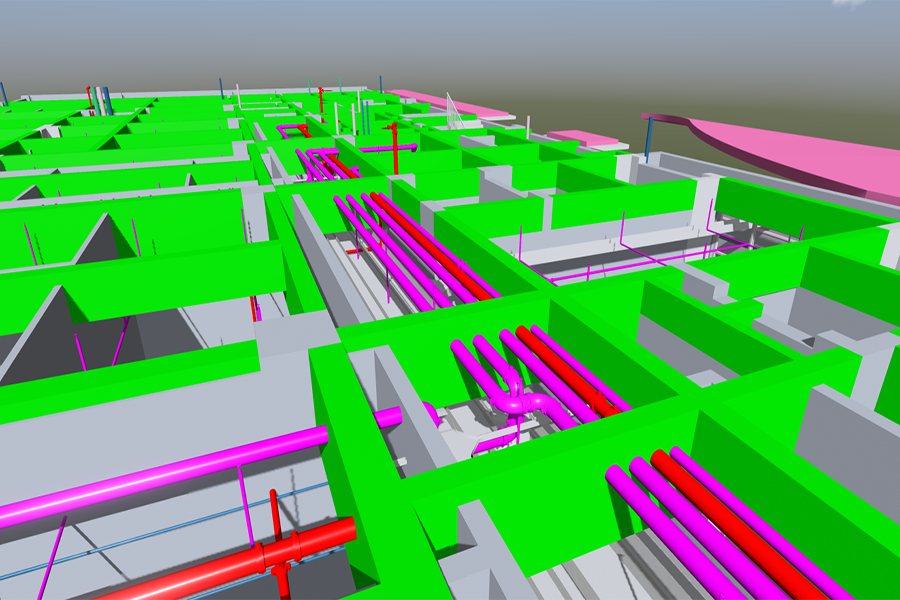

【管线优化后（设计为穿梁）】
